DIN,PNP-NO/NC,Cable,Fiber amp

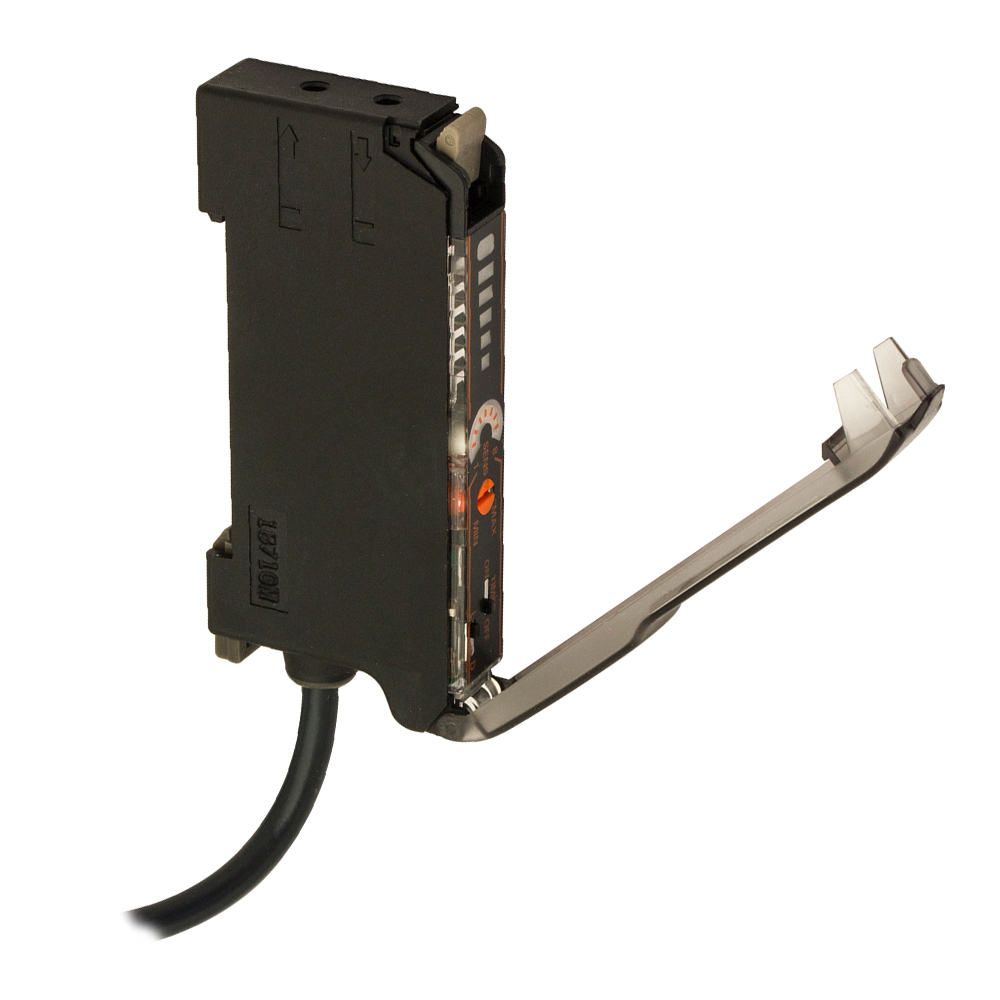

Photo.DIN rail,PNP-NO/NC,Cable,Fiber amp
Optical Fibre Amplifier DIN rail 12...24Vdc PNP NO/NC tri mmer cable 2m
Orderable item
-
Description
Overview Models with trimmer sensitivity Models with Teach-In Double dgital display High switching frequency Approvals: CE
Technical Features
Detection propertiesNominal sensing distance Depending on optical fibres used Repeat Accuracy ≤ 5% Sensitivity adjustment 8 turn trimmer ApplicationFunction Principle Optic fiber amplifier Optic position Axial OutputsOutput type PNP L/D Selectable Output Function L/D Selectable Switching frequency 2,5Khz Response time 200µs max Electrical dataOperating Voltage 12...24VDC No-Load supply current ≤ 35mA Load current ≤50mA Leakage current < 10 µA Output voltage drop ≤1V@Iload=100mA Max ripple content ≤10% LED indicators Orange (output active); green (n.4 - received signal level); red (no received signal) Time delay before availability ≤ 200 ms Short-circuit protection Yes Reverse Polarity Protection Yes Emission LED Red (680nm) Interference to external light 10.000lux (incandescent lamp), 20.000lux (sunlight) Mechanical dataDimensions 10x31.5x64.3 mm Weight 70 g (approx.) Housing Material PBT (housing); PC (cover) Connections 2m PVC cable Operating temperature - 25°C…+ 55°C (without freeze) Storage temperature - 30°C…+ 70°C (without freeze) Diameter/Dimension Cubic Test/ApprovalsApprovals CE EMC compatibility EN 60947-5-2 Degree of protection IP67 AccessoriesSupplied Accessories DIN mounting bracket Generical DataDimensions 10x31.5x64.3 mm Operating Temperature - 25°C…+ 55°C (without freeze) Mechanical Protection IP50
